近日，beat365新能源材料與器件郭孝東副教授/鐘本和教授課題組在鈉離子電池負極材料取得重大研究進展，相關研究成果“Design and Synthesis of Layered Na2Ti3O7and Tunnel Na2Ti6O13 Hybrid Structures with Enhanced Electrochemical Behavior for Sodium-Ion Batteries”發表于國際頂級期刊《Advanced Science》 (影響因子12.441)。四川大學beat3652016級博士研究生武春錦為該論文第一作者，beat365為第一單位。
由于環境污染日益嚴重，眾多學者提出運用可再生能源儲存技術儲存綠色，清潔的能源。近些年，鋰離子電池已在電子設備、電動汽車等領域取得重大的突破和發展。鑒于鋰資源儲量有限和價格攀增，以及考慮到鈉資源全球分布廣泛及價格低廉，鈉離子電池有望取代鋰離子電池，并在未來儲能領域有大規模的發展。鈦酸鈉材料具有良好的儲鈉活性，高循環穩定性，低電壓平臺和成本，無毒等優勢成為目前鈉離子電池負極材料的研究熱點。作為鈦酸鈉材料的代表之一，層狀結構Na2Ti3O7 材料能脫嵌2個Na，其理論比容量和電壓平臺分別為177 mAhg-1和0.3 V左右，能提供較高的能量密度。然而，該材料電導性較差，離子傳遞速率慢以及在脫嵌鈉過程中結構發生扭曲導致差的循環性能，嚴重制約了其發展和應用。隧道結構Na2Ti6O13材料作為鈦酸鈉材料另一代表，具有高離子電導性，優良的循環穩定性和低電壓平臺等優點，但其儲鈉能力較低，導致低的比容量。如何發揮層狀Na2Ti3O7和隧道Na2Ti6O13材料各自的優點，并同時避免各自的缺陷，成為研究目標。
復合結構不僅打破單一結構的缺陷，而且提高材料的電化學性能。課題組研究者設計并提出制備層狀-隧道復合的鈦酸鈉材料，并通過調控工藝參數，實現層狀與隧道比例的調控?；诓煌壤龑訝?隧道材料的電化學性能結果，選取循環和倍率性能較佳的復合鈦酸鈉材料。復合材料結構特征通過同步XRD和粉末XRD等手段得到驗證，兩種結構的協同機理通過電化學方法以及結合原位XRD等手段深入的探討和分析。復合結構的反應動力學也通過GITT和非原位EIS等技術進行研究。本工作提出結構設計策略和層狀-隧道協同效應可以進一步推廣到其他正負極材料體系研究中，為未來開發高能量密度和功率密度的鈉離子電池負極材料的應用和發展奠定了基礎。
圖 1. 晶體結構示意圖: a) 層狀 Na2Ti3O7, b) 隧道Na2Ti6O13; c) 不同溫度復合結構的XRD; d) 煅燒 850°C 復合材料同步輻射精修圖
圖 2. a) 復合材料TEM圖; b-c) 隧道結構的SAED和HRTEM ; d-e) 層狀結構的SAED和HRTEM
圖 3. a) 在掃描速率為 0.2 mVs-1下電極材料的CV圖; b) 在電流密度為 20mAg-1下充放電曲線; c) 在電流密度為 20mAg-1下復合材料循環性能; d) 在不同電流密度下倍率性能 e) 在電流密度為 2000mAg-1下 循環圖
圖 4. a) 低角度原位XRD和不同相的晶面：Na2T3O7 (下角標 p 和黑色); Na2Ti6O13 (下角標 c1 和橄欖色); NaTi1.25O3 (下角標 c2和粉紅色); 充放電過程中不同組分晶格參數的相關變化: b) Na2Ti6O13; c) NaTi1.25O3

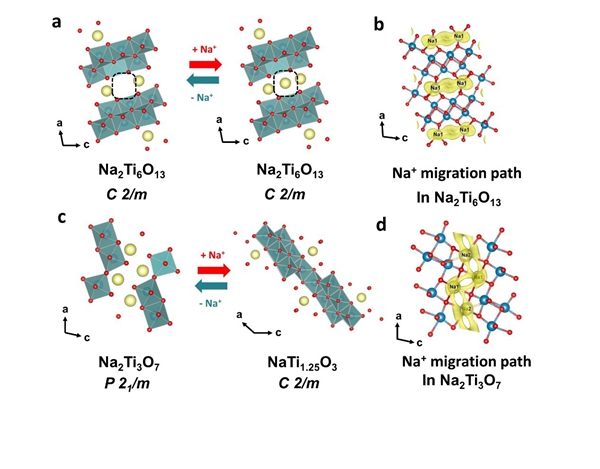

圖 5. 在脫嵌鈉過程中層狀和隧道示意圖: a) 隧道Na2Ti6O13; c) 層狀Na2Ti3O7; 模擬的鈉離子傳輸路徑: b) 隧道 Na2Ti6O13; d) 層狀 Na2Ti3O7

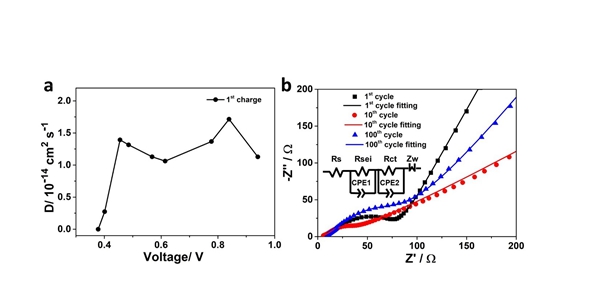

圖 6. a) 在電流密度為0.02 mA下第一圈充電狀態下GITT; b) 在不同充電狀態下不同循環復合電極的EIS圖 (內嵌: 等效電路圖)
原文鏈接：
https://doi.org/10.1002/advs.201800519
新能源材料與器件課題組 供稿
李天友 審核
高敏 編輯
beat365
2018年7月3日
